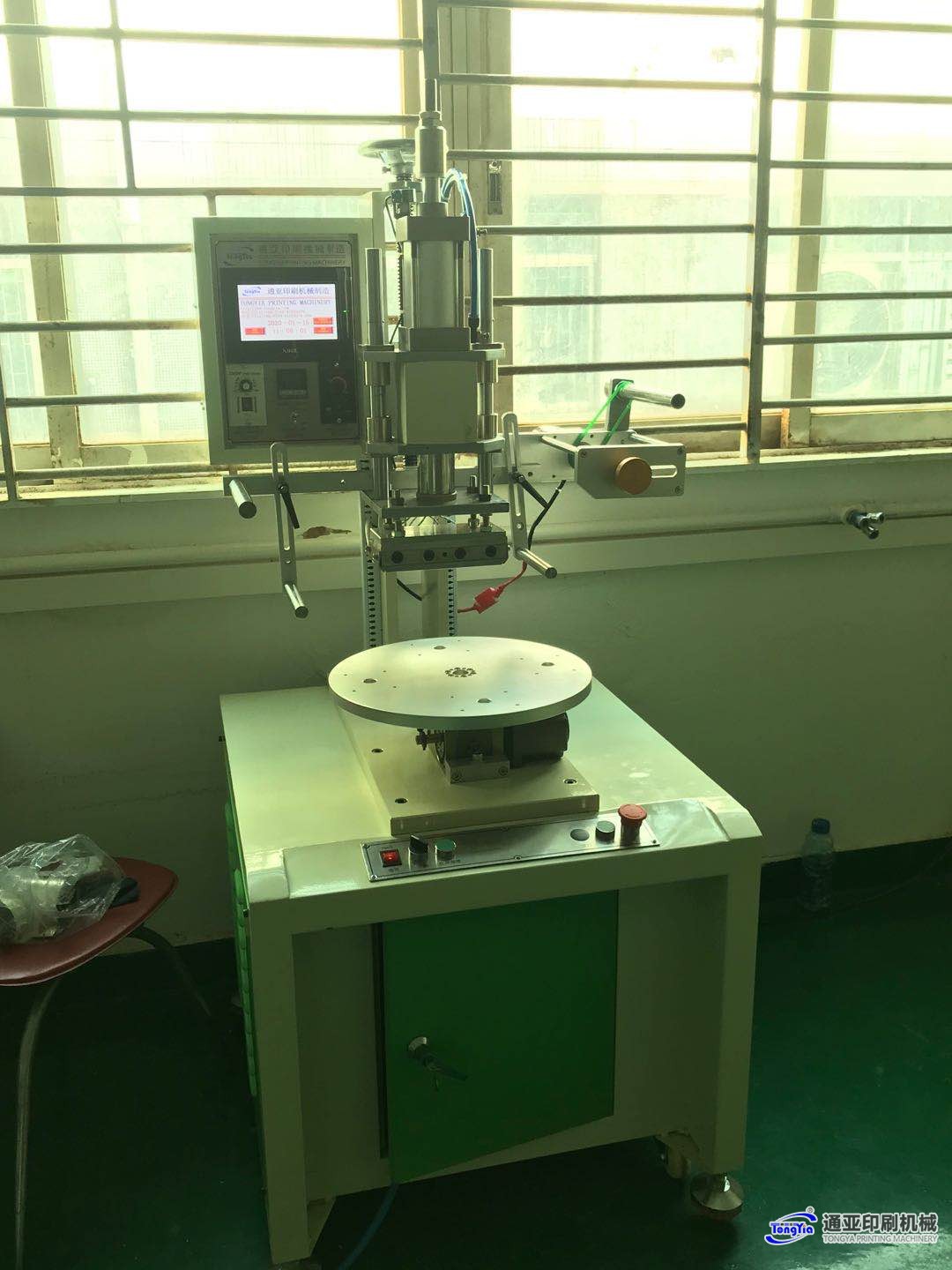

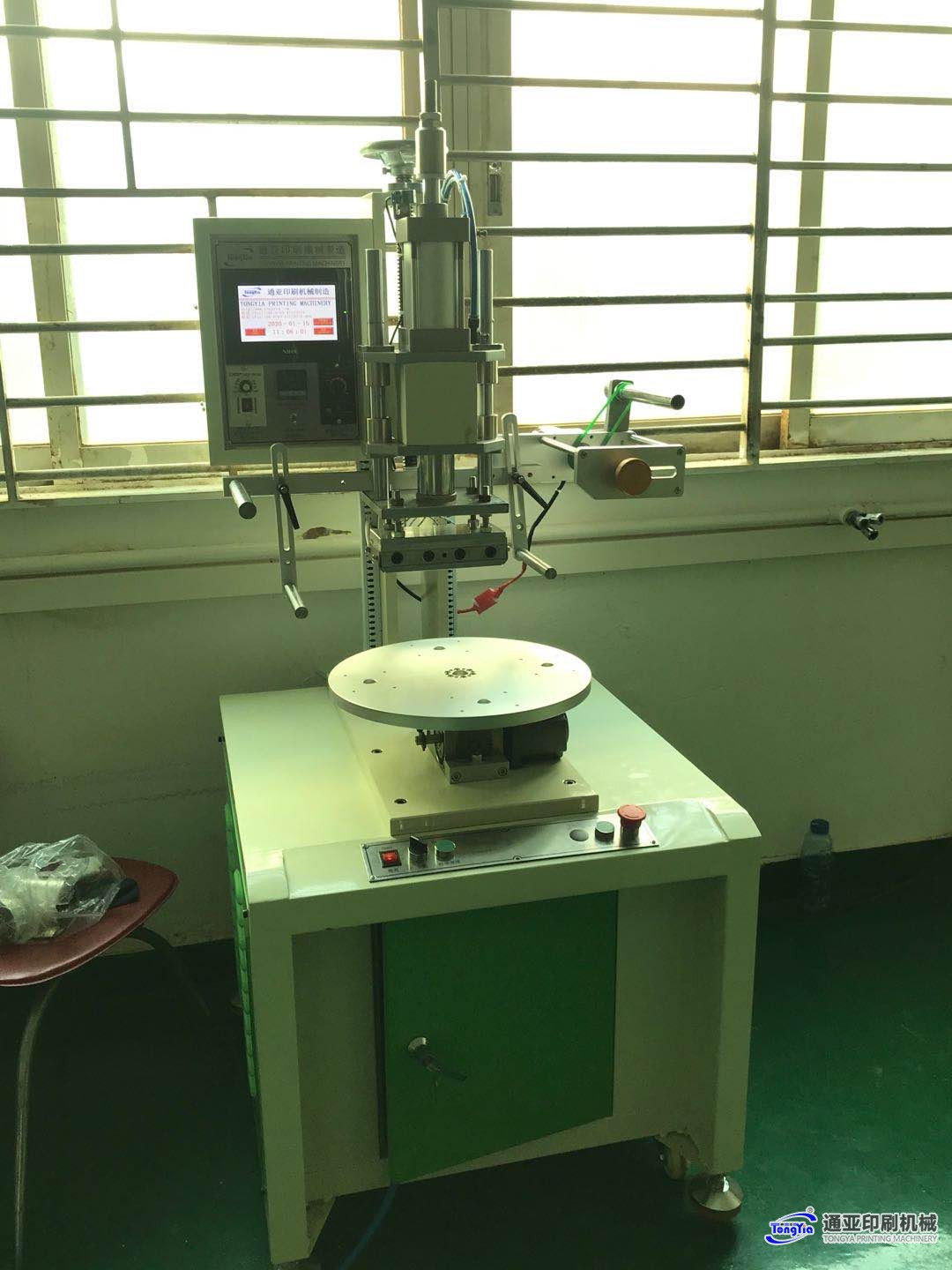

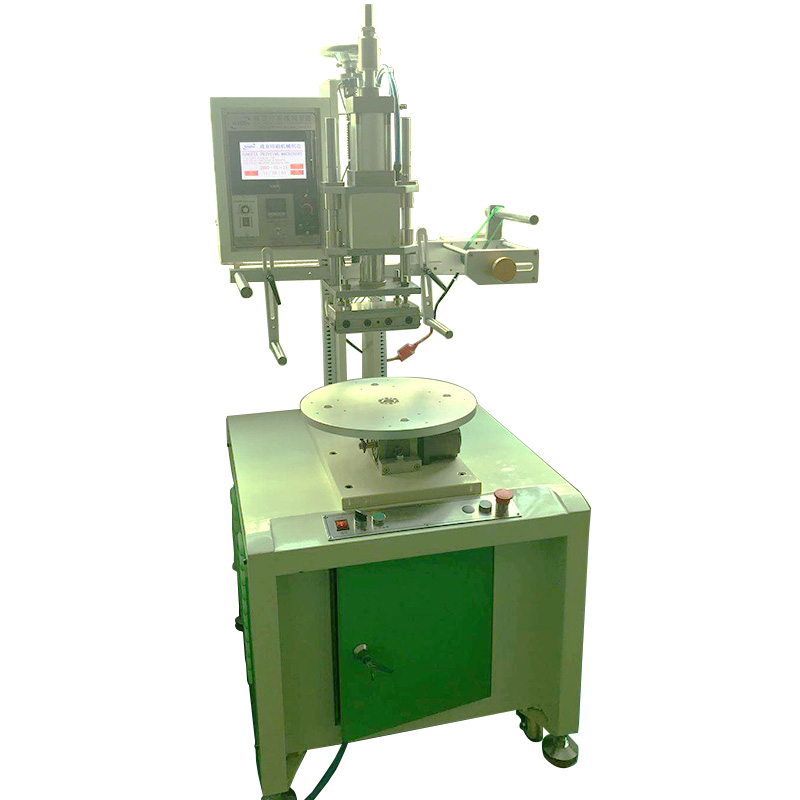

TYT-100F4C四工位平面烫金机
TYT-100F4C四工位平面烫金机
TYT-100F4C四工位平面烫金机

TYT-100F4C四工位平面烫金机

产品分类:烫金机

产品简介:应用于:铭牌、玩具、电子、酒业包装、电器、塑料、皮革、哑克力、金属、玻璃、轻工业及食品包装等各种行业中。根据贵司的铭牌形状、尺寸要求、材质性能量身定做部分:根据贵公司的铭牌尺寸与形状:凸字表面及金属材质特点,采用人工上下料,自动烫金方式。提高自动化程度。采用分割器圆盘四工位循环转动传输,烫金效益提高

在线咨询 全国服务热线:13729989898、15322498998

  • 详细信息
  • 应用于铭牌、电器、塑料、哑克力等平面烫金
  • 四工位平面烫金机

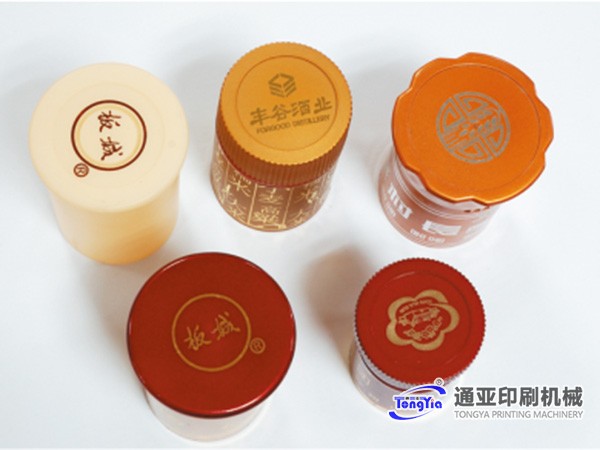

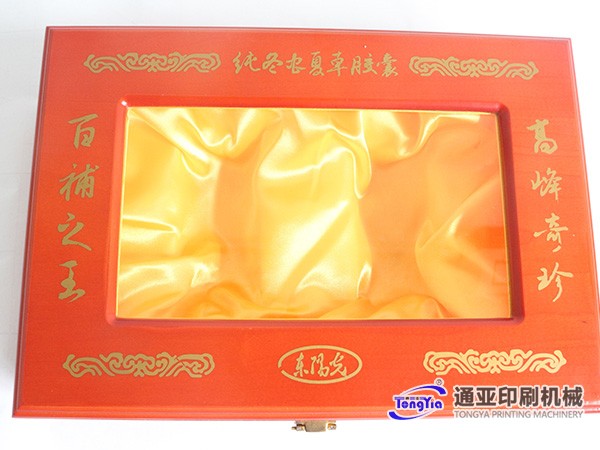

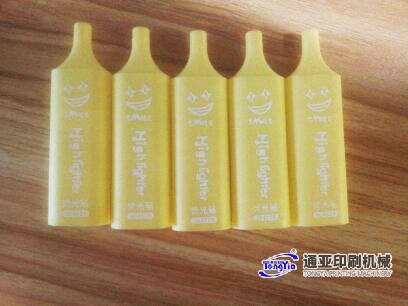

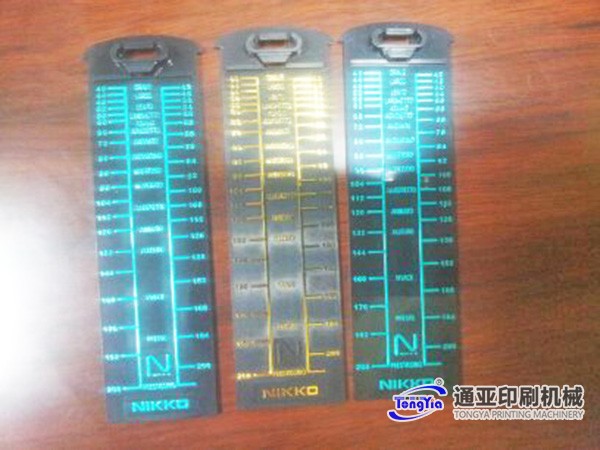

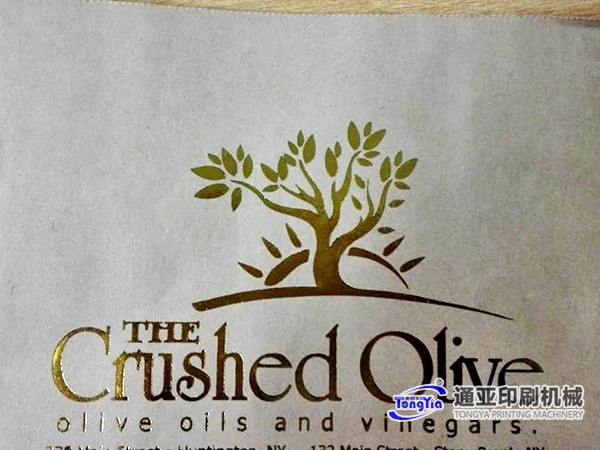

  • 应用于:铭牌、玩具、电子、酒业包装、电器、塑料、皮革、哑克力、金属、玻璃、轻工业及食品包装等各种行业中。

    根据贵司的铭牌形状、尺寸要求、材质性能量身定做部分:

    根据贵公司的铭牌尺寸与形状:凸字表面及金属材质特点,采用人工上下料,自动烫金方式。提高自动化程度。采用分割器圆盘四工位循环转动传输,烫金效益提高很大。机器增设自动报警功能。



    一、此精密平面烫金生产线具有以下特点:

    1.控制器采用PLC可编程控制及光电感应控制,精确度高,整机稳定性能超好。

    2.伺服电机升降式驱动,速度比较快稳定性能好。
    3.采用时间设置定位收放烫金纸,自动送纸、收纸,并可调节;

    4.烫印头高度升降可调; 发热管采用环绕式导热,使烫印胶头温度保持均匀。
    5.采用分割器旋转四工位定位烫金,定位准确而稳定。

    6.面板选用优质铝合金材料,轻巧坚固,精密结构效率显著。

    7.传送带循环动作,操作更加方便、安全。

    8.烫金气动结构,烫印压力足、运行速度快;温度、印时间可调

    9.烫头升降采用导轨结构导向,精度高,运动平稳顺畅。

    10.自动抬起印头功能,拆卸胶头更快更容易。

    11.性能稳定,整台机器采用松下PLC控制,触摸屏操作。

    12.根据客户需要,预置两个功能程序,单周期印刷和全自功印刷。

    13.采用日本SMC公司最新气动元件,动力畅顺强劲,经久耐用。

    14.特殊减震装置,机器运作非常平稳;



    .技术参数:

      1、烫印工位                       4个

      2、单周期                           可以

      3、持续运动                         可以

      4、项目计数                         可以

      5、速度调节                         可以

      6、各部位延时                        可以

      7、烫金速度                         800-1000印次/小时

      8、最大烫印面积                    80mmX160mm

      9、烫板面积                         100mmX200mm

      10、工件高度                      100mm

      11、烫金板长度                    180mm

      13、烫印上下行程                     50mm

      14、驱动                                伺服、氣動、变频电机

      15、控制系统                             PLC控制

      16、烫印温度                        室温`0-280度

      17、电源电压                   220VAC  50/60Hz

      18、连接负荷                        4.5KW

      19、气动供应                        5-7bar

      20、机身外形尺寸                     850mm X 7500mm X 1750mm

      21、重量                     约245Kg



    三、机器操作安全性能:

        TYT-100F4C自动四工位圆盘平面烫金机符合最新的工程式样,如按要求使用绝对值得信赖。

    机器装有紧急开关:当遇到紧急事情时按下紧急开关,则机器马上断电。回到起始位置,当事情处理好后扭出紧急开关,便可以安全启动恢复正常。



     四、注意事项

     (1)、当机器需要移动或修理时,必须将电源和气源切断。

     (2)、当调整或换夹具时,请按步骤操作。

     (3)、增强防火意识,配备消防器材。
